Newarc Newart Eviye Bataryası 150881N

Newarc Newart Eviye Bataryası 150881N

– Köpük akışlı perlatör

– Döner borulu

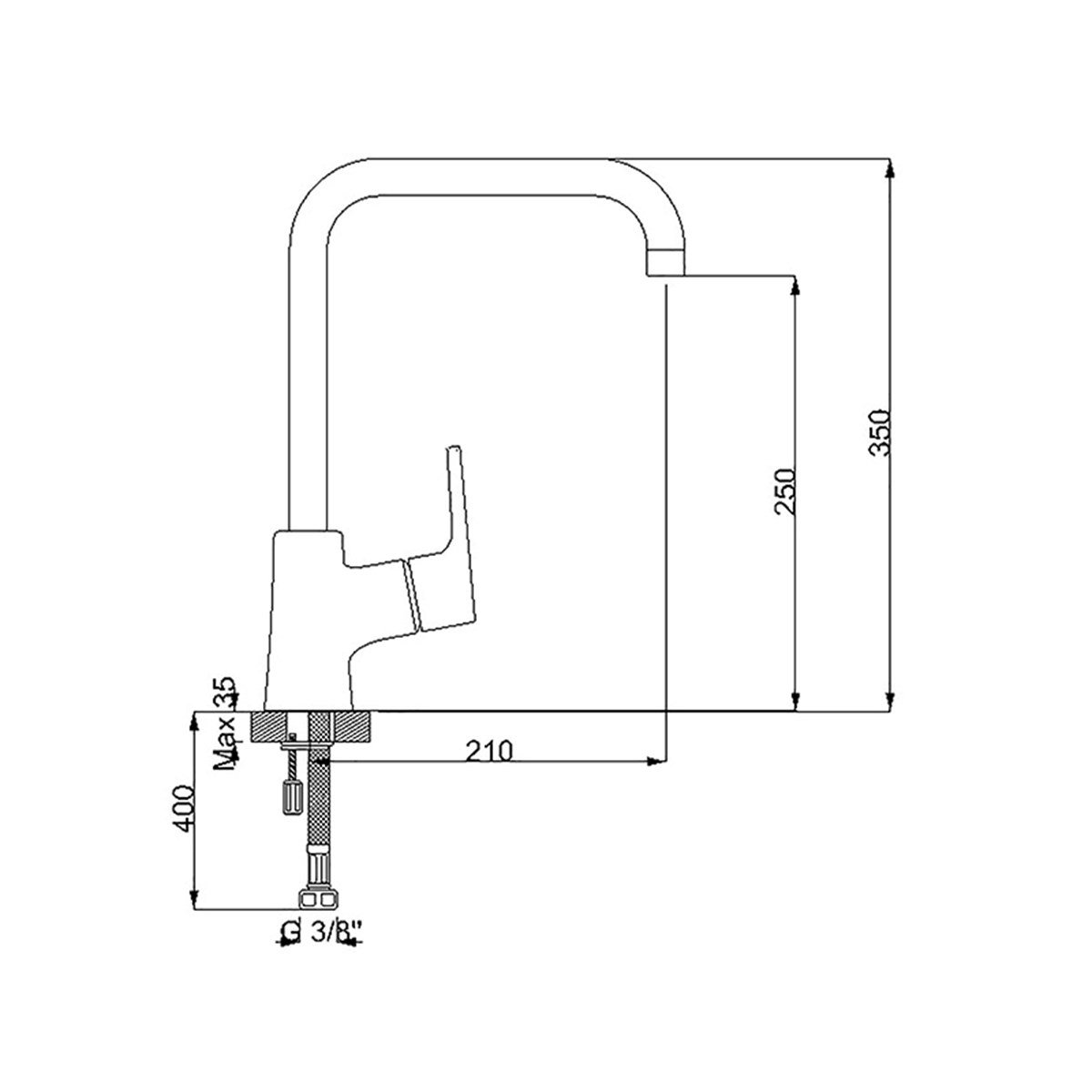

– Çıkış ucu uzunluğu 210 mm’dir.

– Çıkış ucu yüksekliği 250 mm’dir.

–3 bar basınçta su akış miktarı dakikada 7-9 lt’di

DEĞERLI MÜŞTERİMİZ

Son teknoloji kullanılarak, yüksek kalite standartlarında üretilmiş olan NEWARC Markalı bu ürünü seçtiğiniz için teşekkür ederiz. Ürünlerinizi uzun süre sorunsuz
kullanmanız için dikkat etmeniz gereken hususlar burada paylaşılmıştır.

Sıhhi tesisat armatürlerinin sorunsuz çalışmaları ancak standartlara ve montaj talimatlarında belirtilen kurallara uygun montaj yapılması ile mümkün olur. İleride karşılaşabileceğiniz pek çok sorunu engelleyecek olan uygun montaj için, dikkat edilmesi gereken hususlar bu yazıda açıklanmıştır.

ÜRÜN TEKNİK ÖZELLİKLERİ

Armatürlerinizi, uzun süre sorunsuz kullanmanız için TSE tarafından aşağıdaki tabloda verilen çalışma şartlarında kullanmanız tavsiye edilir.

ÇALIŞMA ŞARTLARI                                             TAVSİYE EDİLEN BASINÇ

Dinamik Basınç (Su Açıkken)                           Minimum 1 Bar, Maksimum 5 bar

Statik Basınç (Su Kapalıyken)                          Maksimum 10 bar

Su Isısı                                                                 Minimum 5'C, Maksimum 65 C

MONTAJDAN ÖNCE DİKKAT EDİLECEK HUSUSLAR

1. Newarc Armatürünüzü monte etmeden önce montaj ve kullanma kılavuzunu dikkatlice inceleyiniz

2. Armatür ile verilen Garanti Belgesini, ürünü satın aldığınız firmaya mutlaka onaylatınız.

3. Garanti Belgesini ve Kullanım Kılavuzunu, garanti süresince saklayınız.

4. Newarc Armatürünüzü her türlü çarpmalara karşı için monte edileceği yere kadar orijinal ambalajında getiriniz.

5. Ürünlerimizin montaj, bakım ve ariza işlemlerini Newarc yetkili servislerine yaptırınız.

6. Armatür bağlantısından önceki tesisattan kaynaklanan n ve armatür üzerinde olumsuz etki yaratan problemlerden firmamız sorumlu değildir.

7. Yeni döşenmiş tesisatlarda, armatürleri tesisata bağlanmadan önce, boru ve bağlantı elemanlarının içerisinde kalan tüm pislikler ve inşaat atıkları, su akıtılarak temizlenmelidir. Aksi durum armatürün kartuş, perlatör gibi parçaların hazar görmesine neden olur

8. Ürünleri tesisattan veya su şebekesinden gelecek ince kum ve diğer benzer parçacıklardan korumak için, ana tesisat girişine filtre ve armatür öncesi flexible bağlantıya filtreli ara musluk takılmalı ve bu muslukların filtreleri belirli aralıklarla temizlenmelidir

9. Armatürünüz, cevre sıcaklığı 5-65 C arasında çalışmak üzere tasarlanmıştır ve özellikle 5 C nin altındaki ısılarda donma nedeni ile ürünlerde kalıcı bozulmalar meydana gelebilir. Donma tehlikesi görülmesi halinde, ana girişten su kesilmeli tesisattaki su tamamen boşaltılmalıdır. Maksimum çalışma şartları:

10.  Bar şebeke basıncı ve 90 C' su ısısıdır. Eğer şebeke basıncınız 5 bar'ın su sıcaklığınız da 65 C'nin üzerinde ise uzun süre su basınç ve sıcaklıkta çalışma, armatürünüzün ömrün kısaltacaktır. Bu nedenle yüksek basınç, aşırı sıcak su veya donma nedeni ile oluşabilecek hasarlar garanti kapsamı dışında kalmaktadır.

MONTAJ SIRASINDA DİKKAT EDİLECEK HUSUSLAR

1. Armatürünüzün montajı sırasında ağzı plastik kaplı anahtar kullanınız

2. Sadece banyo bataryalarındaki dirseklerde tesisata monte kısmında teflon bant kullanabilirsiniz

3 Ürün montaj sonrası, tesisata su vererek sızdırmazlık kontrolü yapınız

4. Armatür montajı sırasında keten, kullanmayınız Bu tür malzemeler ürün parçalarında baskıya burulmaya ve kırılmaya neden olabilir

TEZGÂH ÜSTÜ ARMATÜR MONTAJI

1. Armatür gövdesine flexible bağlantıları ve sonra saplama vidasını sıkınız.

2. Armatür tabanına alt O-ringi veya modele göre alt taban yüzüğünü koyup tezgahtan geçiriniz
3. Tezgâh altında, Profil conta ve alt sıkma plaka ayini, saplama vidasından geçeriniz
4. Saplama Somununu sıkarak. Armatürü tezgâha sabitleyiniz.
5. Flexible bağlantıların Somunlarını, ara musluklara sabitleyiniz. Bağlantılarda conta olduğundan bağlantılara teflon veya keten sarmaya gerek yoktur
6. Tesisata su vererek montajı kontrol ediniz.

DUVARA MONTE ARMATÜR MONTAJI

1. Eksantrik dirseklerin R 1/2" kısmını. Teflon bant ile sarınız.

2. Teflon bantla sardığınız kısmı tesisata vidalayarak monte ediniz. 3. Monte sırasında iki dirsek arası mesafeyi 150mm. Olacak ve Armatürün yere dik su akıtacak şekilde ayarlayınız

4. Dirsek ile Armatür arasına rozeti vidalayınız.

5. Armatür arkasındaki düz somunu, eksantrik dirseğe araya fiber contayı da koyarak sabitleyiniz.

6. Tesisata su vererek montajı kontrol ediniz

Perlatörün Temizlenmesi:

1. Perlatör ucunu anahtar yardımı ile sökünüz

2. Perlatör içini tazyikli suda yıkayınız. Kullanmadığınız bir diş fırçasını perlatör temizlenmesinde kullanabilirsiniz.

3. Perlatörü tekrar yerine takınız. Perlatörü yerine takarken conta kullanmayı unutmayınız.

KULLANIM SIRASINDA DİKKAT EDİLECEK HUSUSLAR

1. Armatür yüzeyleri, yumuşak bir bez veya sabunlu su kullanılarak temizlenmelidir.

2. Armatürlerinizin temizliğinde ürün kaplamasına zarar verecek olan tuz ruhu, benzer kimyasal ve asitli sıvılar. Toz temizleyiciler ile bulaşık teli ve sert temizlik süngeri gibi maddeler kesinlikle kullanılmamalıdır.
Bu durumda Armatürlerin kaplaması bozulur ve oluşan hasarlar garanti kapsamı dışında kalır

3. Çevre şartlarından ve kullanma montaj hatlarından doğabilecek arizalarda, ürünün özelliğinin bozulmaması için orijinal Newarc yedek parçalarını kullanınız.

4. Düz hatlı olan Armatürlerin Üzerinde su kalabileceği için diğer formdaki Ürünlere göre daha sık temizlenmesi gerekir. Özellikle kireçli su kullanılan bölgelerde bu ürünler daha sık temizlenmelidir.

5. Suyun akış miktarı azalmış ise Armatür Perlatörü tıkanmış olabilir. Perlatörü çıkartıp temizleyiniz

6. Armatürlerinizi inşaat halindeki binalarda uzun süre takılı bırakmayınız. İnşaatlarda harç, kireç ve çimento bazlı malzemeler armatür yüzeylerine zarar verebilir bu gibi durumlarda armatürler bez torba veya poşetle saklayarak korunmalıdır.
