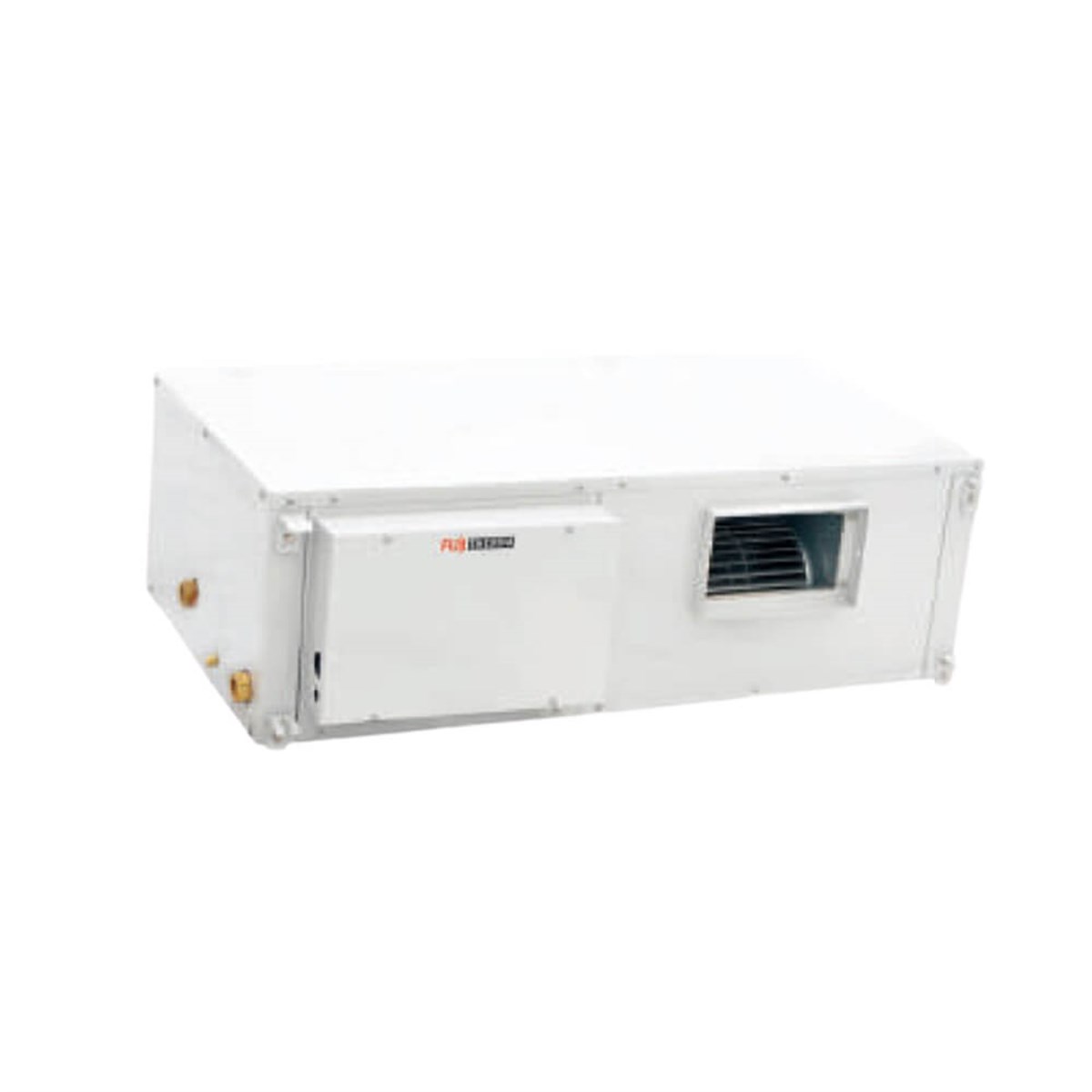

Fujitherma Sudan Havaya Isı Pompası – Avm Tip - LSAR 5Z

• Montaj Hariç

Ürün Açıklaması

Sudan Havaya Isı Pompası Sistemleri

Fujithema Sudan Havaya Isı Pompaları kullanmış oldukları çevreci soğutucu akışkan sayesinde (R410A) CO2

emisyonunu azaltır, cihazlar arasında gerçekleşen basit ısı geri kazanımı sayesinde elektrik tüketimini minimuma

indirir.

Avantajları:

• Sistem 2 boruludur.
• Eş zamanlı olarak cihazlar ısıtma veya soğutma yapabilirler.
• Her kullanıcı harcadığı kadar enerji öder.
• İlk yatırım maliyeti düşüktür.
• Yüksek verimli sistemlerdir.
• Borularda izolasyona gerek duymaz.
• Kapasite artırımı ve azaltımı yapmak, sistemin bütününe zarar vermez.
• Geniş kanal şaftlarına ihtiyaç yoktur.
• Bakım maliyetleri düşüktür.
• Sistemde bakır boru tesisatı yoktur.
• Sistemde gaz şarjına ve deşarjına gerek yoktur.
• Sistem komple devre dışı kalmaz.

YAPI

• Paneller ve zemin zorlu atmosfer koşullarına dayanacak şekilde, polyester toz boyalı, galvenizli çelikten üretilmiştir.

HERMETİK KOMPRESÖR

• Tek fazlı rotary tip (2,8’den 14,8 Kw’a) ve 3 fazlı scroll tip (18’den 74 Kw’a) kompresör aşırı yüklemeye karşı termal
• korumalı ve kauçuk titreşim engelleyicilere sahiptir.

SANTRİFÜJ FAN

• Santrifüj fanları tek faz sürücü motorları ile donanımlanmış, düşük gürültülü 6 polarlı, IP54 koruma seviyeli ve
• 3 kademelidir.

KONDENSER

• Kondenser, fabrikasyon izolasyonlu, yüksek verimli coaxial eşanjörden yapılmıştır.

EVAPORATÖR

• Borular; mekaniksel olarak genişletilmiş mavi hidropilik alüminyum kanatcıkları içeren sızdırmaz bakır boruları içerir.

DESUPERHEATER

• Opsiyonel olarak seçilebilen desuperheater yüksek verimli lehimli plakalı paslanmaz çelik eşanjörden yapılmıştır.

SOĞUTMA ÇEVRİMİ

• Soğutma çevrimi; doldurma valfi, filtre, gözetleme camı, gaz-likit ayırıcı, termostatik genleşme valfi alçak/yüksek
• basınç swichleri, dört yollu vana ve likit toplayıcıdan oluşur.

ELEKTRİK PANELİ

• Elektrik paneli; Kompresör koruma, kontrol devre koruması, faz sıra rölesi (sadece 3-fazlı güç kaynagı için) ve
• programlanabilir mikroişlemci kontrolü (BMS bağlantısı için MODBUS ekli) içerir.

Isı Pompası (Heat Pump) Nedir?

Düşük sıcaklıktaki bir ortamdan çektiği enerjiyi daha yüksek sıcaklıktaki bir ortama aktaran, içerisinde termodinamik bir

soğutma çevrimi barındıran paket cihazlardır.

Günümüzde, çevre bilincinin gelişmesi, fosil yakıt rezervlerinin azalması ve

fiyatlarının artması nedeniyle verimli ve çevre dostu olan ısı pompası sistemlerinin yaygınlaşması kaçınılmaz bir sonuçtur.

Sudan Havaya Isı Pompaları Çalışma Prensibi HAVAYA ISI POMPASI

Sudan havaya ısı pompaları çalışırken öncelikle; kompresörde yoğuşma basıncına kadar sıkıştırılan soğutucu akışkan

kızgın buhar fazında kondensere girer. Kondenserde ısısını kaynak tarafından gelen suya aktarır ve yoğuşarak sıvı

fazına geçer. Bu sırada sıcaklık ve basınç sabittir. Kızgın sıvı halindeki soğutucu akışkan genleşme vanasından geçer

ve basınç ve sıcaklığı buharlaşma koşullarına indirgenmiş olur. Evaperatöre giren soğuk sıvı halindeki soğutucu akışkan

buharlaşmak için ortam havasının ısısını çeker ve ortamı soğutmuş olur. Daha sonra 4 yollu vanadan geçerek tekrar

kompresöre gider ve döngü tamamlanmış olur.
